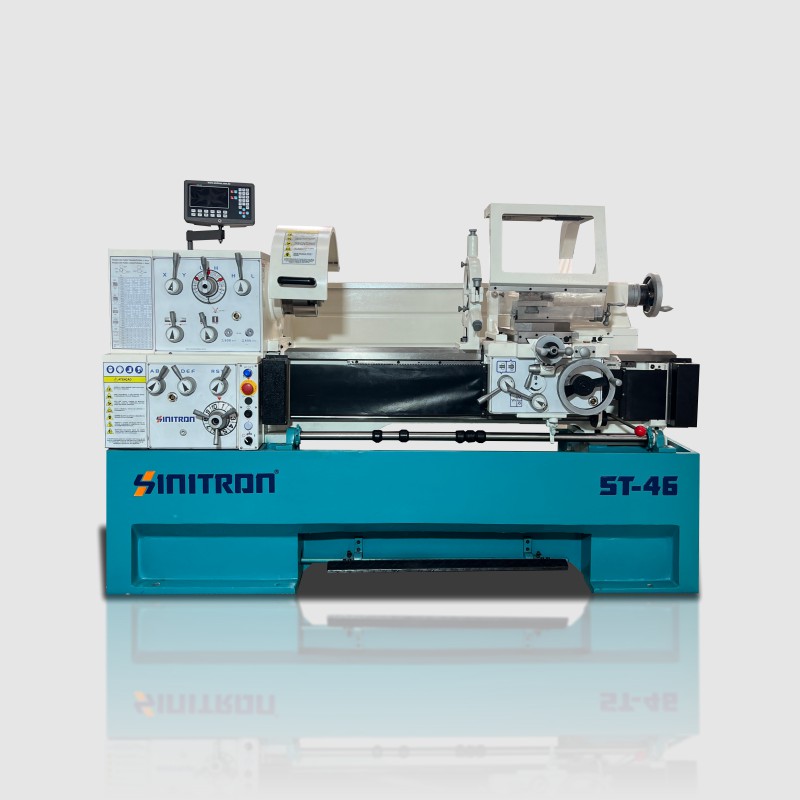

Compare os modelos de tornos mecânicos:

ESPECIFICAÇOES TECNICAS		ST-41	ST-46	ST-56	ST-66	ST-80
Altura de pontas	mm.	205	230	280	330	400
Distância entre pontas	mm.	1000 ou 1500	1000 ou 1500	1500	2200 ou 3000	3000
Diâmetro admissível sobre o barramento	mm.	410	460	560	660	800
Diâmetro admissível sobre o carro transversal	mm.	255	270	356	440	580
Diâmetro admissível na cava	mm.	580	690	790	900	1046
Curso do carro transversal	mm.	210	280	320	370	420
Curso do carro porta ferramentas	mm.	140	135	135	235	235
Largura do barramento	mm.	250	300	350	400	400
CABEÇOTE FIXO
Nariz do eixo arvore	cam-lock	D1-6	D1-6	D1-8	D1-8	D1-8
Diâmetro do furo do eixo arvore	mm.	52	58	80	105	105
Cone interno do eixo arvore	morse	6	6	7	7	7
Números de velocidades do eixo arvore	nº.	16	12	12	12	12
Gama de velocidades *	rpm	45 – 1800	25 – 2000	25 – 2000	25 – 1600	25 -1600
CABEÇOTE MÓVEL
Diâmetro do mangote móvel	mm.	50	60	75	90	90
Curso do mangote móvel	mm.	120	130	180	235	230
Sede cônica do mangote	morse	4	4	5	5	5
CAIXA DE ROSCAS E AVANÇOS
Avanço longitudinal	mm./rev	0,05 – 1,7	0,031 – 1.7	0,059 – 1,646	0,044 – 1,48	0,044 – 1,48
Avanços transversais	mm./rev	0,029 – 1,019	0,014 – 0,784	0,02 – 0,573	0,022 – 0,74	0,022 – 0,74
Roscas métricas	mm.	0,2 – 14	0,1 – 14	0,2 -14	0,45 – 120	0,45 – 120
Roscas fios por polegada	fpp./tpi.	2. – 72	2 – 112	2 – 112	7/16 – 80	7/16 – 80
Rosca módulo	mod.	0.3 – 3,5	0,1 – 7	0,1 – 7	0,25 – 60	0,25 – 60
Roscas diametrais Pitch	dp.	8. – 44	4 – 112	4 -112	7/8 – 160	7/8 – 160
POTÊNCIA INSTALADA
Motor principal	hp.	3,0 / 4,5	7,5	10	10	10
Motor bomba para refrigeração	w.	90	90	90	90	90
Motor do avanço rapido do aventa	w.				550	550
DIMENSÕES
Comprimento X Largura X Altura	mm.	1940 x915 x 1550	2215X1065X1550	3450x1150x1650	3850x1500x1785	4750x1525x1925
Peso	kg.	1500	1720	2720	3545	3820

Obs: Especficações sujeitas a mudanças, sem aviso prévio.

Compare os modelos de tornos CNC de barramento paralelo:

ESPECIFICAÇOES TECNICAS		STC-32	STC-46	STC-56	STC-66	STC-80
Diâmetro admissível sobre o barramento	mm	320	460	560	660	800
Diâmetro admissivel sobre o carro transversal	mm	160	250	320	460	570
Distancia entre pontas	mm	1000	1000	1500 / 2000	2000	3000
Curso transversal do carro (eixo X)	mm	145	210	285	340	380
Curso longitudinal do carro (eixo Z)	mm	1000	920	1420	1850	2850
Largura do barramento	mm	186	330	400	380	460
CABEÇOTE FIXO
Nariz da arvore	ASA	A2-5	A2-6	A2 –8”	A2 –8”	D –8”
Diâmetro da placa	mm	127	200	250	250	300
Diâmetro do furo do eixo-arvore	mm	40	66	82	82	105
Gama de velocidade	rpm	100 - 2500	30 - 2500	30-1600	30-1000	25 - 1100
TORRE PORTA FERRMENTAS
Numero de posições	qtd.	6	8	8	8	8
Secção do porta ferramenta	mm	16X16	20x20	25x25	32x32	32x32
AVANÇOS
Avanço rápido transversal (eixo X)	m/min.	4	6	6	6	5
Avanço rápido longitudinal (eixo Z)	m/min.	7	8	8	8	8
CABEÇOTE MOVEL
Curso do Mangote	mm	100	127	150	150	150
Diâmetro do mangote	mm	45	55	75	75	75
Sede interna do mangote	CM	3	4	5	5	5
Posicionamento do corpo		manual	manual	manual	manual	manual
Acionamento do mangote*		hidráulico	hidráulico	hidráulico	hidráulico	hidráulico
POTENCIA INSTALADA
Motor principal	Kw	3,7	5,5	11	11	11
Motobomba de refrigeração	W	120	180	200	250	250
Voltagem do equipamento	Volts	220 / 380	220 / 380	220 / 380	220 / 380	220 / 380
DIMENSOES E PESO
Comprimento	mm	1600	2750	3340	3900	5700
Largura	mm	1210	1340	1600	1600	2040
Altura	mm	1780	1600	1830	1830	2230
Peso liquido	Kg	1000	2500	3300	5200	7600

Algumas da especificações podem ser alteradas por meio de acessório e opcionais, entre em contato para mais informações.

As especificações listadas acima estão sujeitas a mudança sem aviso prévio, consulte um vendedor para mais informações.

SINITRON

Nova linha de tornos mecânicos e tornos CNC Sinitron.
Conheça as linhas ST e STC.
